KV-202 卓上型真空紫外分光光度計は、弊社独自の窒素パージタイプの分光器（KV-200)を使用することにより従来の真空対応タイプに比べコンパクト・高分解・高安定性を実現しました。
紫外線を放射する重水素ランプからの光は、集光系を経て分光器に入射され、回折格子で分光され、単色光が取り出されます。取り出された単色光は2光路に分離し、一方は光源の変化を補整するモニター用として検出し、もう一方は試料に照射するセミダブルビーム方式を採用し、高安定な透過率スペクトル測定が可能です。

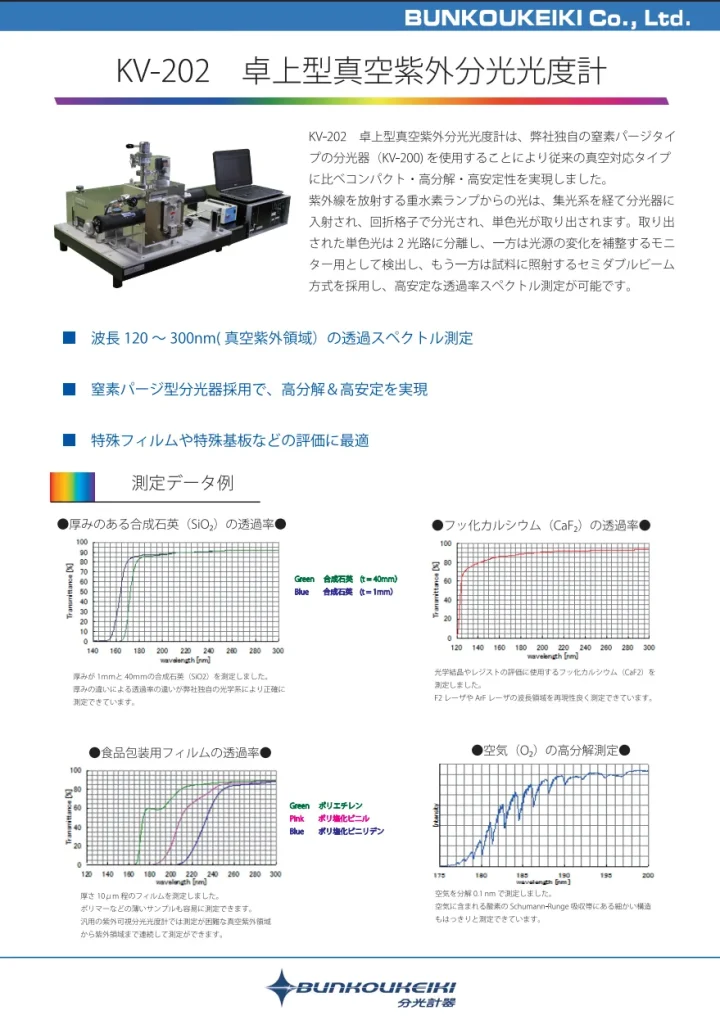

カタログ（PDF） ダウンロード
KV-202 卓上型真空紫外分光光度計 〉
A4／2ページ／1.22MB
特長
- 波長120～300nm（真空紫外領域）の透過スペクトル測定ができます。
- 窒素パージ型分光器採用で、高分解＆高安定を実現しました。
- 特殊フィルムや特殊基板などの評価に最適です。
仕様
| 光源 | 重水素ランプ 30W |
| 測定波長領域 | 120～300nm |
| 測定再現性 | ±0.3%T *1 |
| 波長再現性 | ±0.1nm |
| 測定試料の大きさ | 最小3×3mm ～ 最大12×12mm |
| 測定試料の厚み | 最小1mm ～ 最大3mm *2 |
| 測定方式 | セミダブルビーム方式 |
| 検出器 | サリチル酸ソーダ窓付光電子増倍管 |
| 表示の設定 | スケール（縦軸・横軸）、トレース（カーソル移動）、スペクトルの重ね書き、スペクト ル表示の消去 |
| データ処理 | スムージング、四則演算 |
*1 波長120～300nm 掃引速度60nm/min 100%平坦性として
*2 別途打ち合わせにより形状・測定個数等仕様変更可能
標準構成
- 重水素ランプ 30Ｗ
- 重水素ランプ電源
- KV-200 窒素パージ専用分光器
- 試料室（窒素パージ＆真空両対応）
- 透過測定試料ホルダ
- サリチル酸ソーダ窓付光電子増倍管
- 光電子増倍管高圧電源
- コントローラ（波長駆動・フィルタ切換）
- ソフトウェア
- 制御コンピュータ
- 取扱説明書

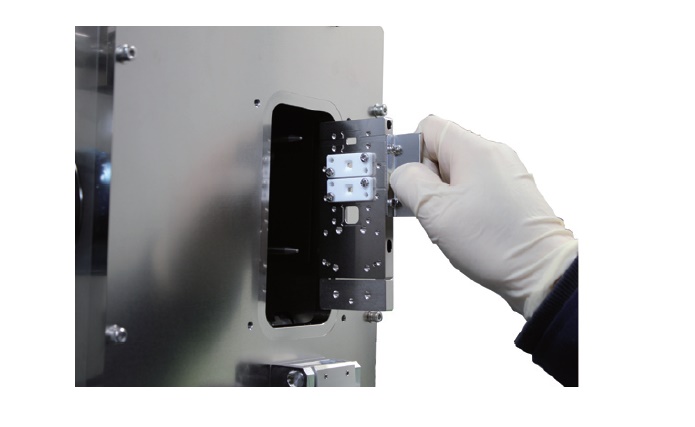

透過測定試料ホルダ
オプション品
- 真空ポンプ
- 各種試料ホルダ
- 各種回折格子
- サリチル酸ソーダ窓板
外形寸法
- 本体：約W800×D630×H500mm
- 重量：約70Kg
＊コントローラ・制御コンピュータ等を除く
