特長

• ＪＩＳ　Ｃ８９１２／８９３３に準拠したクラスＡＡＡのソーラシミュレータです。
• コストパフォーマンスに優れた装置です。
• オプションで水平照射にも対応できます。
• オプションでフィルタホルダを搭載でき、ＮＤフィルタやカラーフィルタを使用することが出来ます。

照射方向

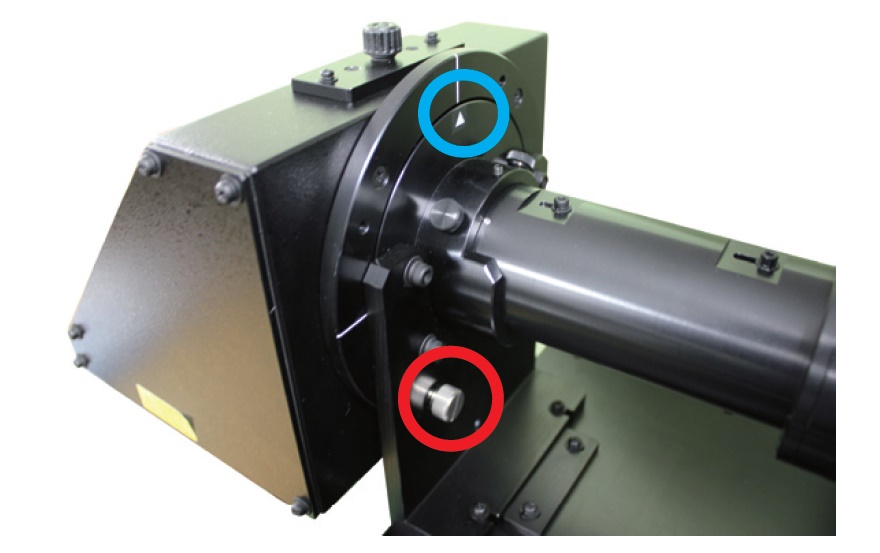

赤丸内のつまみネジを外すことで、照射方向を変えることが可能です。（垂直・水平を青丸の白線位置に合わせます。）

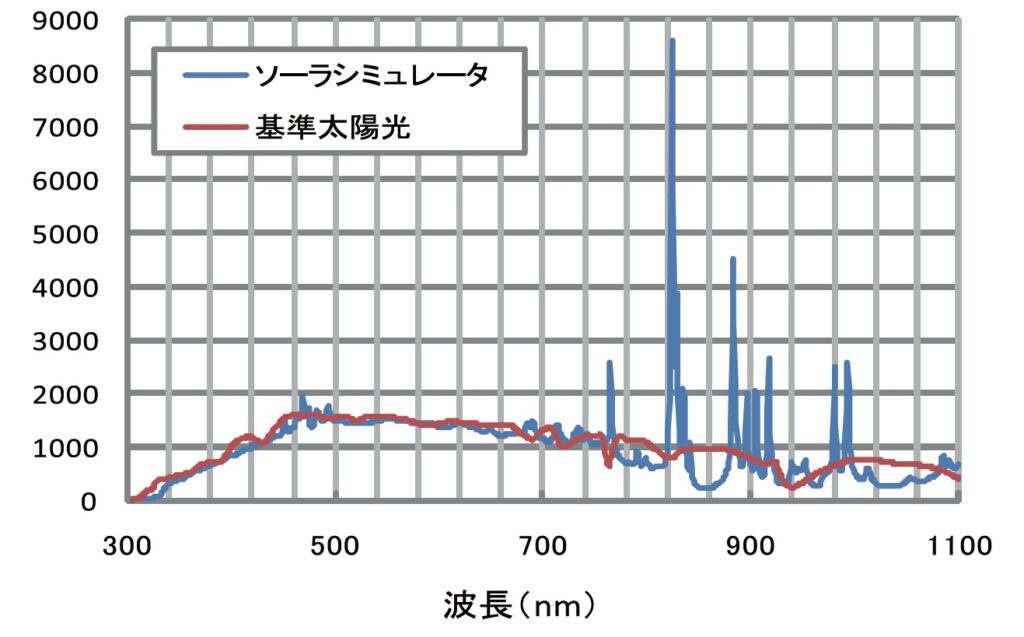

ソーラシミュレータスペクトル（参考）

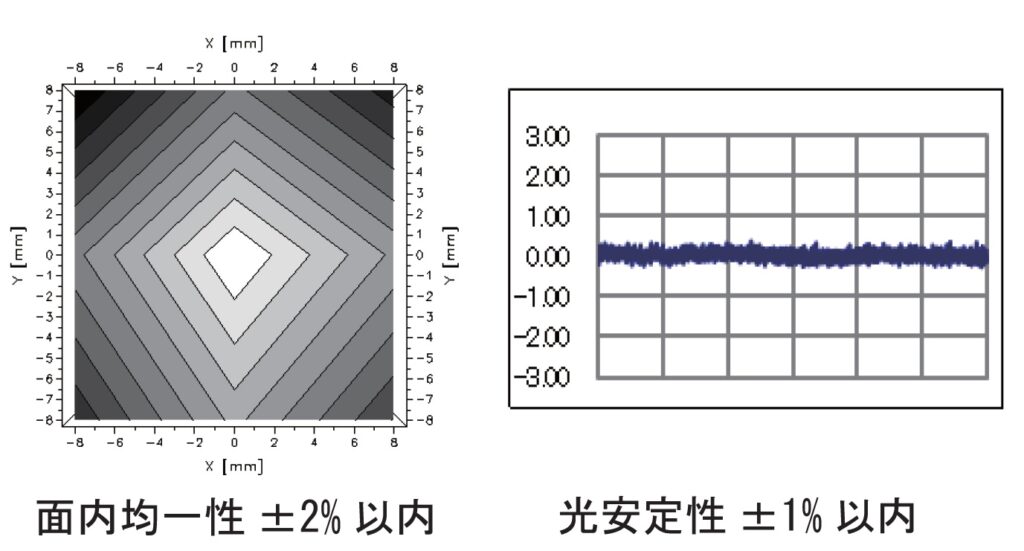

面内均一性・安定性（参考）

仕様

照射強度	100mW/cm2  (1SUN）以上
照射面積	50×50mm  （実際の照射面積は約75×75mm）
スペクトル合致度	0.75～1.25  （JIS C8912・C8933　クラスA)
面内均一性	±2%以内  　（JIS C8912・C8933　クラスA)
光強度安定性	±1%以内　  （JIS C8912・C8933　クラスA)
照射方向	垂直（水平はオプションで対応可）
焦点距離	約210mm
光軸高さ	約140mm
光源電源	一定電流制御方式

標準構成

• キセノンランプ300W カートリッジ型
• キセノンランプハウス（電源）
• 出射集光系　□50ｍｍ均一照射
• AM1.5Gフィルタ
• 光量調整機構（電流調整・アイリス絞り）

オプション品

• 水平照射ユニット
• BS-500BK　Si系フォトダイオード検知器
• BS-520BK　Si系フォトダイオード検知器
• 各種試料台
• NDフィルタ各種

外形寸法

• 電源：AC100V±10V　50/60Hz　7A
• 本体：W810×D500×H880mm
