OTENTO-SUNⅡ　ソーラシミュレータ（定照度タイプ　20×20ｍｍ照射）

本装置は、AM1.5Gフィルタを使用し、キセノンランプ光源をソーラシミュレータにします。
JIC規格のC8912・C8933において、スペクトル合致度・面内均一性・照射光安定性がすべてJISクラスAを達成しています。
20mm角の照射光は、波長分布が太陽光とよく一致しており、その照射面における強度の均一性および安定性に優れた装置です。

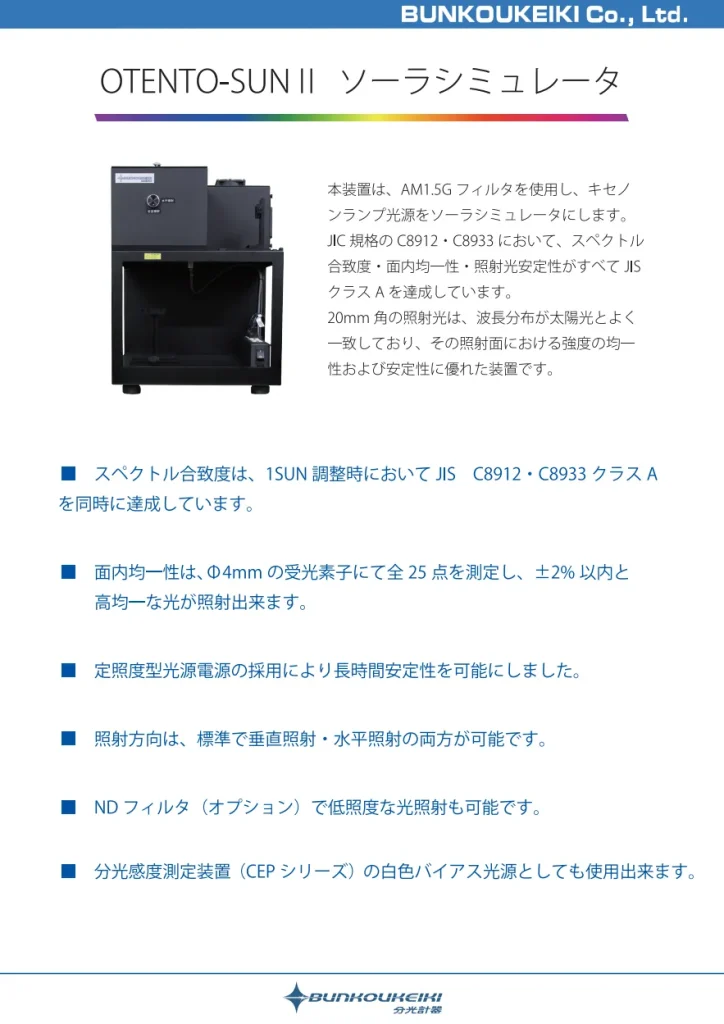

カタログ（PDF）　ダウンロード

OTENTO-SUNⅡ
ソーラシミュレータ　〉　

A4／2ページ／867KB

さらに詳しく

特長

ＪＩＳ　Ｃ８９１２／８９３３に準拠したクラスＡＡＡのソーラシミュレータです。
リアルタイムで照射光をモニタし、フィードバックを行っていますので光強度の安定性に優れています。
標準でフィルタホルダを搭載していますので、ＮＤフィルタやカラーフィルタを使用することが出来ます。
分光感度測定装置（ＣＥＰシリーズ）の白色バイアス光源としても使用が出来ます。

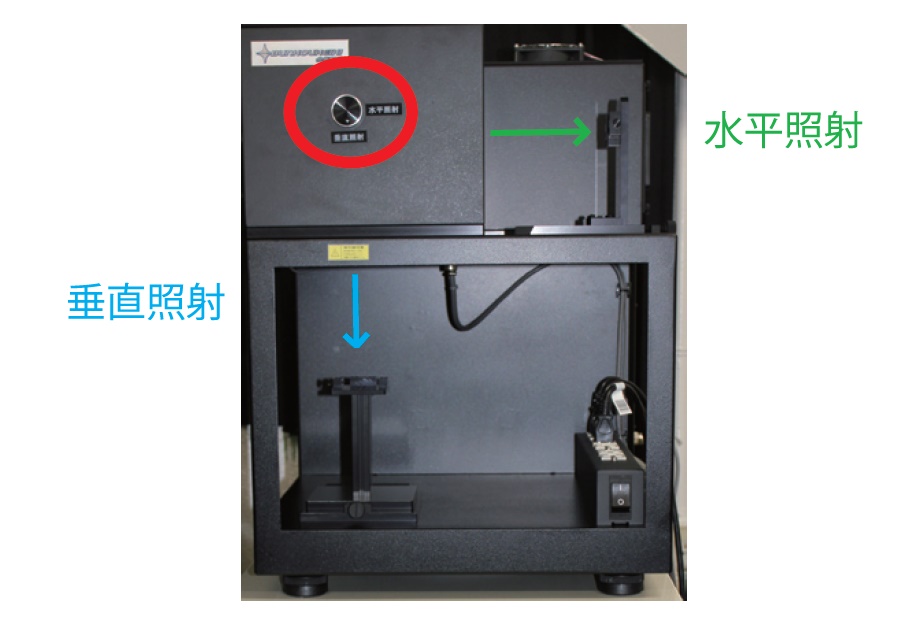

照射イメージ

赤丸内のつまみネジを廻すことで、照射方向を変えることが可能です。

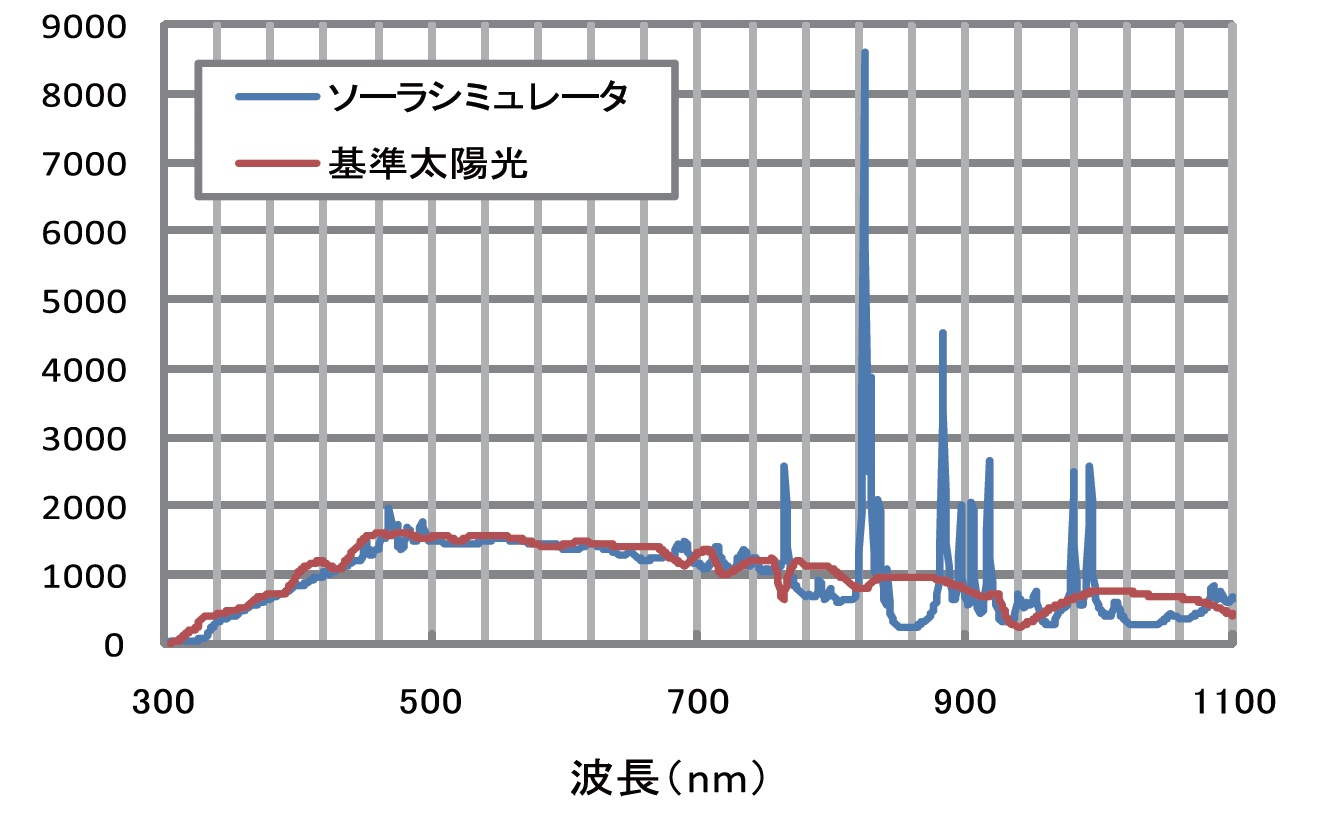

ソーラシミュレータスペクトル（参考）

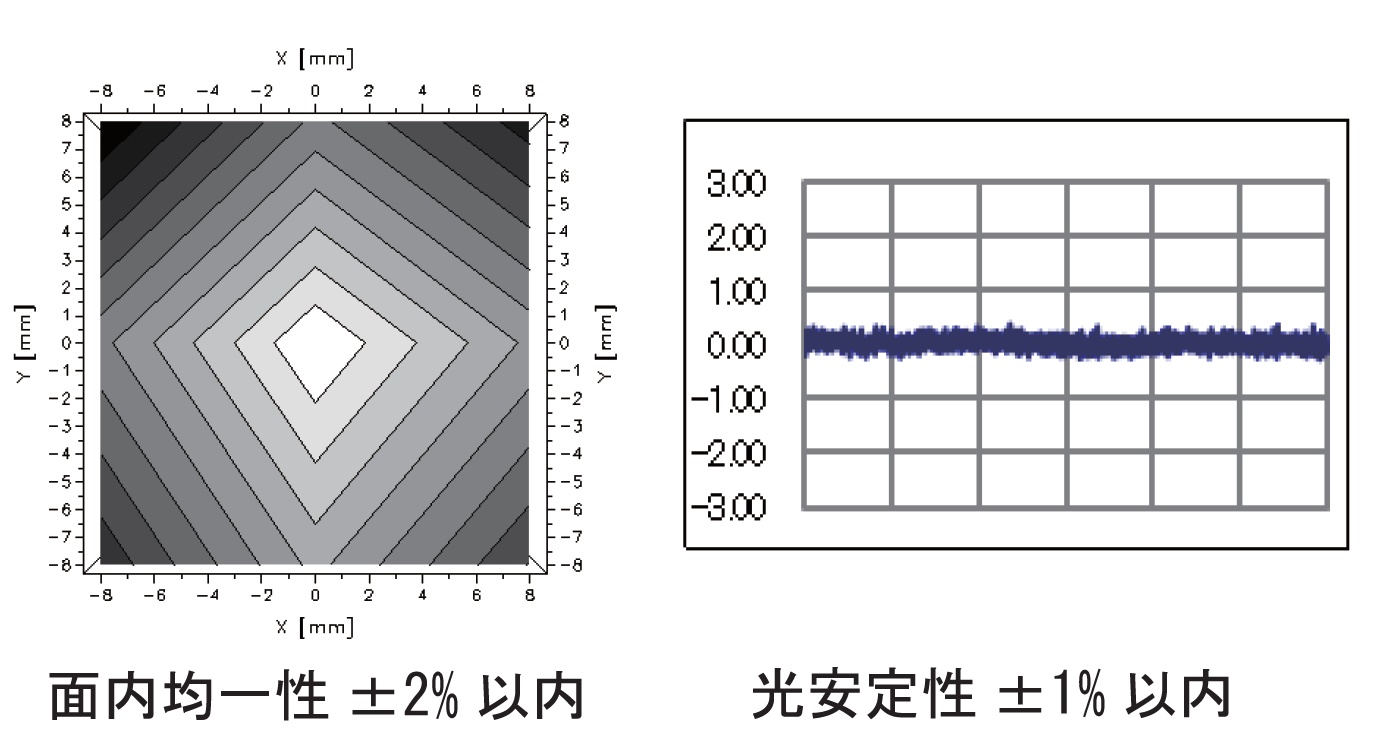

面内均一性・安定性（参考）

仕様

照射強度	100mW/cm² (1SUN）以上
照射面積	20×20mm （実際の照射面積は約35×35mm）
スペクトル合致度	0.75～1.25 （JIS C8912・C8933　クラスA)
面内均一性	±2%以内　（JIS C8912・C8933　クラスA)
光強度安定性	±1%以内　（JIS C8912・C8933　クラスA)
照射方向	垂直・水平
焦点距離	約155mm
光軸高さ	約140mm
光源電源	定照度制御方式
