特長

• 太陽光の2倍にあたる2SUNから太陽光の10000分の１にあたる0.0001SUNまで照射出来、太陽電池の光量依存性測定に最適です。
• 1SUN照射時において、JIS C8912/8933クラスAのスペクトル合致度です。
• JIS C8913/8934に基づいた直列抵抗を求めることが出来ます。
• 照度を変更しながらの電流測定（Isc)や電圧測定（Voc）も可能です。

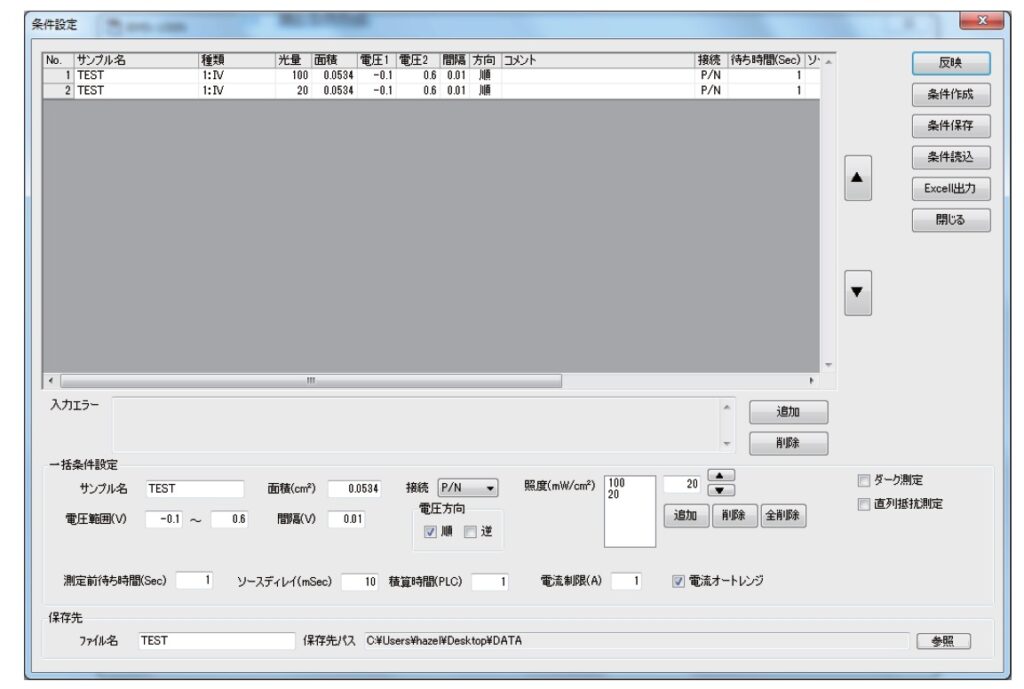

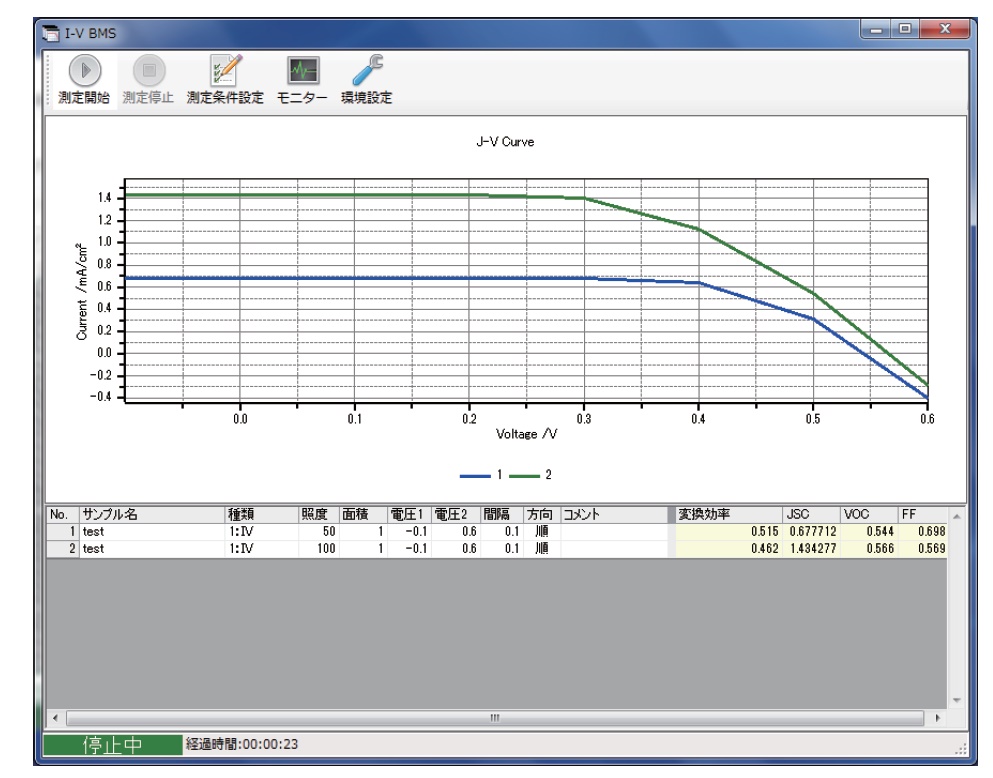

ソフトウェア画面および測定データ

仕様

有効照射面積	10×10mm（実質照射面積は14×14mm）
照射方向	垂直方向
照射照度	最大200mW/cm2  (可変範囲　0.0001～2SUN　AM1.5G）
放射照度むら	±2%以内　（JIS C8912・C8933　クラスA)
放射照度時間変動率	±1%以内　（JIS C8912・C8933　クラスA)
スペクトル合致度	0.75～1.25  （JIS C8912・C8933　クラスA)
シャッタ機構	ソレノイド（ソフトウェアと連動）
固定式フィルタホルダ	50×50×t3mm（フィルタを4枚同時搭載可）
制御方式	一定光量制御方式（測定毎に自動で光量調整を行います。）
電流計	測定電流　±10pA～1A　印加電圧　±20V
ソフトウェア	光量可変型I-Vソフトウェア

標準構成

• キセノンランプ300W カートリッジ型
• キセノンランプ電源
• 光量自動可変照射光学系（AM1.5G付）
• 電流計
• 試料台
• 光量調整用検知器
• 測定用ワニ口ケーブル
• 試料室
• ノート型コンピュータ

オプション品

• SCR-300  ソーラ・テスター（分光放射計）
• 各種サンプル試料台

外形寸法

• 電源：AC100V  ±10V  50/60Hz   10A
• 本体：約W1250×Ｄ620×H1300mm
• 重量：約200Kg
