BLD-100　屋内光評価用LED光源

本装置は、有機太陽電池の屋内光用途での性能を評価する為のLED光源と調光電源です。
LED光源は256段階デジタル調光に対応し、低照度（200Lx）・高照度(1000Lx）を発光面の高さを変えること無く、照度可変が可能です。簡便性・再現性に優れています。
オプションで電磁シールド構造試料室を追加でき、外光の影響を受けることなく、低照度から高照度（0～1000Lx）の照射が可能です。

＊本装置は、次世代化学材料評価技術研究組合[CEREBA]様の協力を得て開発致しました。

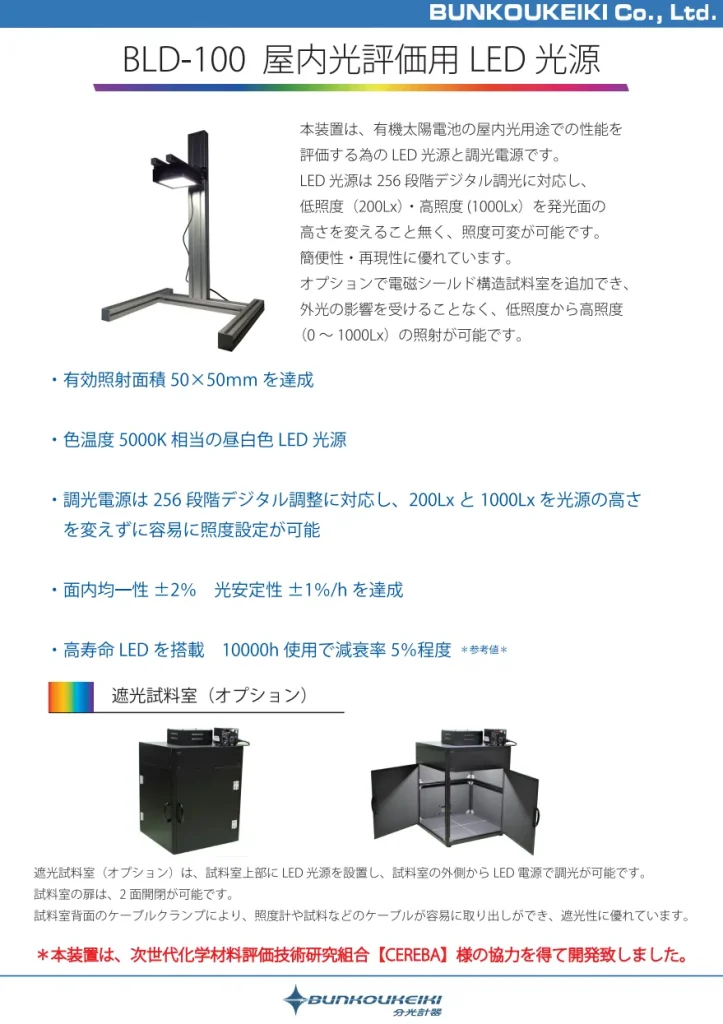

カタログ（PDF）　ダウンロード

BLD-100　屋内光評価用LED光源　〉　

A4／2ページ／808KB

さらに詳しく

特長

有機太陽電池の屋内光用途での性能評価をする為のＬＥＤ光源です。
色温度５０００Ｋ相当の昼白色ＬＥＤ光源で、有効照射面積５０×５０ｍｍを達成しています。
低照度（２００ｌｘ）と高照度（１０００ｌｘ）を発光面の高さを変えること無く、照度可変が可能です。
面内均一性±2％　光安定性±1％/hを達成
高寿命LEDを搭載　10000h使用で減衰率5％程度＊参考値＊
オプションで、照度計・試料室をラインナップ

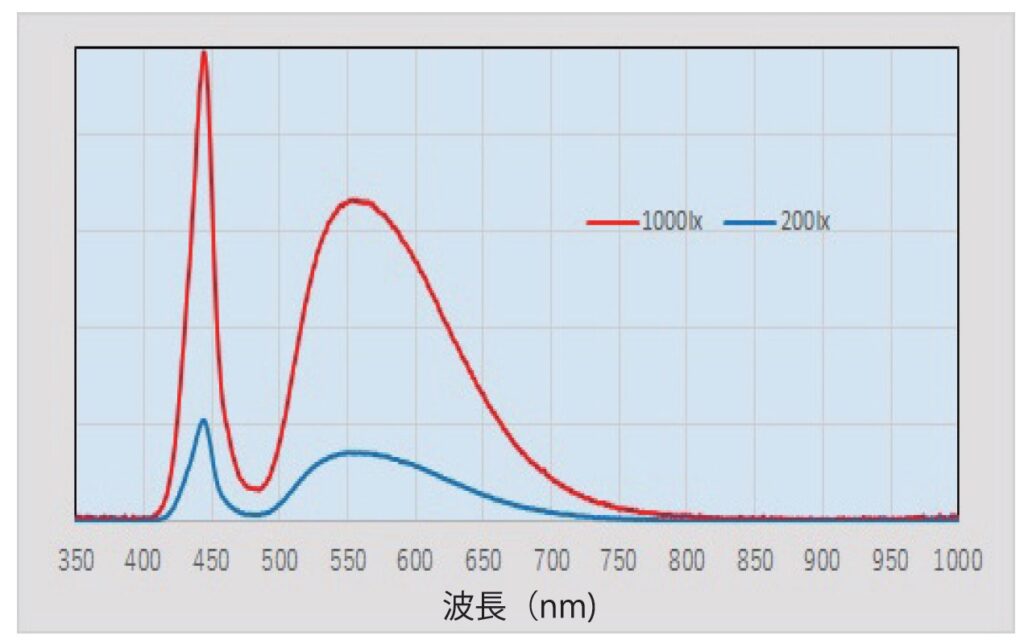

LED光源スペクトル（参考）

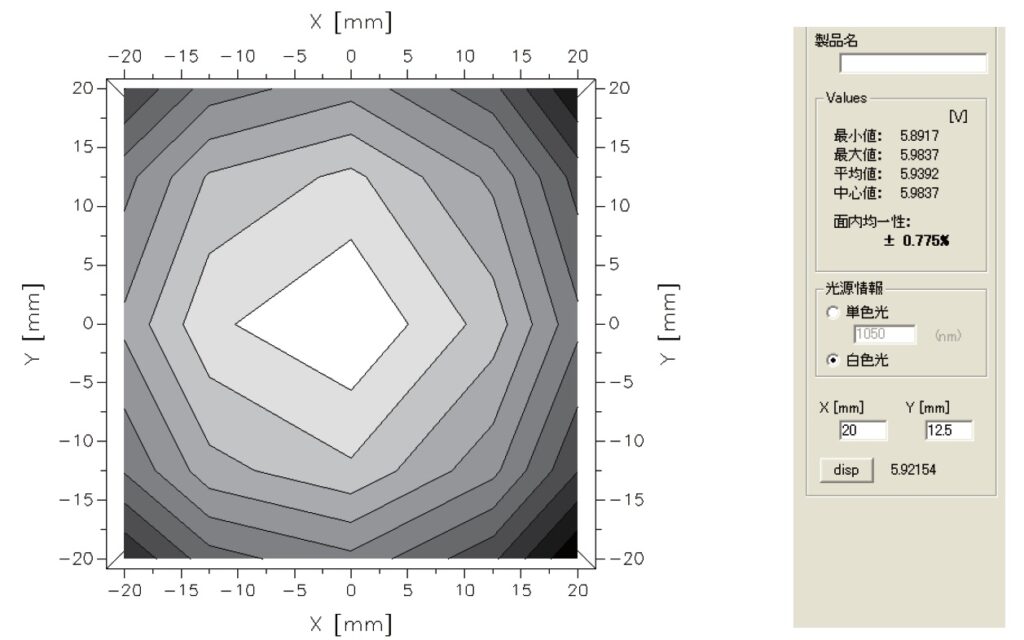

LED光源面内均一性（参考）

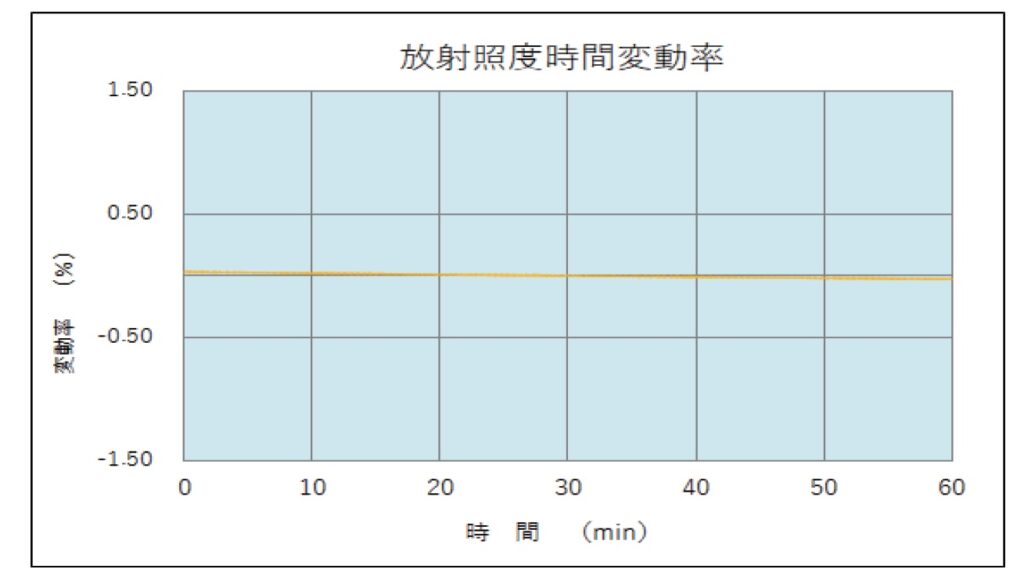

LED光源安定性（参考）

仕様

（1200本/500nmブレーズ回折格子使用時）

光源	白色LED光源（色温度5000K相当）
照度	0～1000Lx（0～255 256段階8bit）
照度設定分解能	約5Lx
照射有効面積	50×50mm（照射面積75×75mm以上）
照射面距離	約400mm
照射面内均一性	±2%以下（Φ10mm素子で25点測定において）
照度安定性	±1%以下（1時間において）
調光方式	約125kHz　PWM制御
