各部名称

1. XY調整機能付きファイバホルダ
2. 入射スリット
3. 第一モノクロ（次数範囲選択用プリズム分光部）
4. 中間スリット
5. 第二モノクロ（波長分散用エシェル分光部）
6. ICCD検出器

測定例

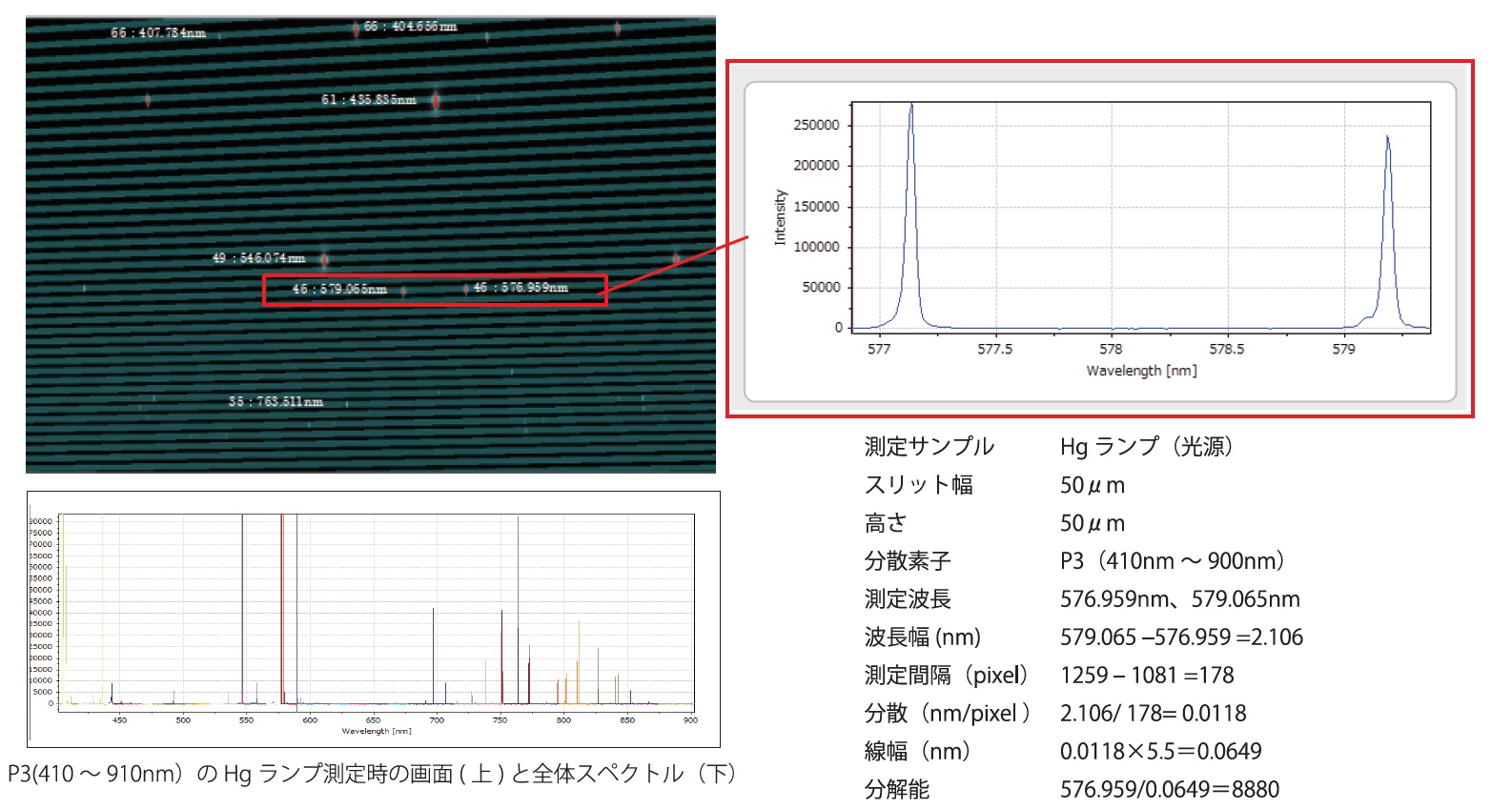

測定データ例（波長410～910nm Hgランプ測定データ例）

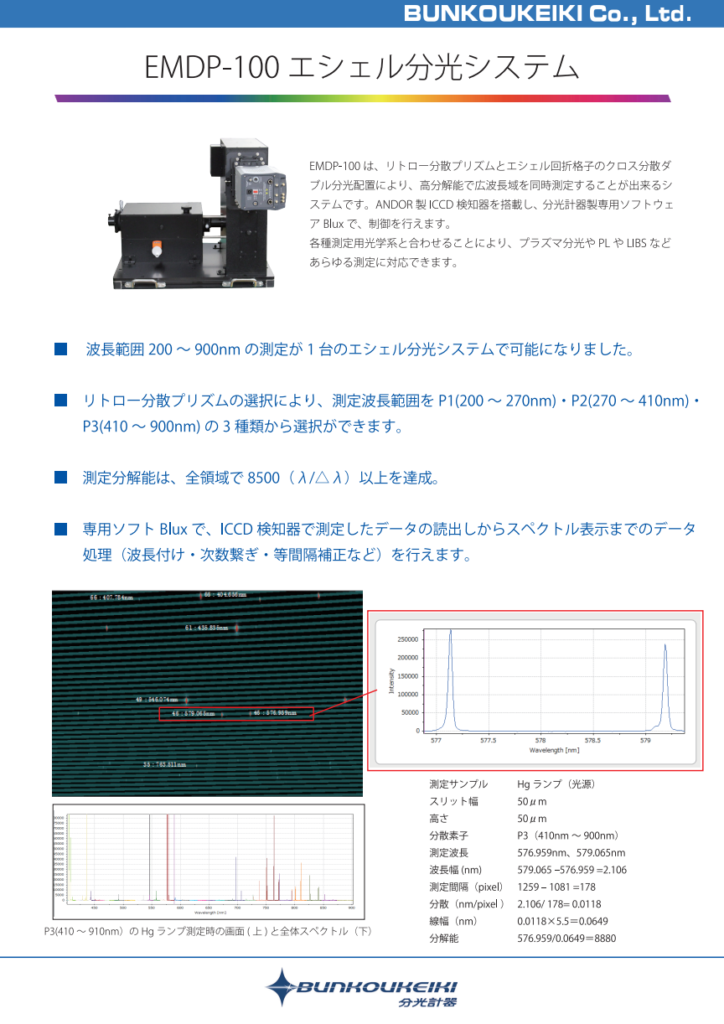

特長

• 波長範囲200～900nmの測定が1台のエシェル分光システムで可能になりました。
• リトロー分散プリズムの選択により、測定波長範囲をP1(200～270nm)・P2(270～410nm)・P3(410～900nm)の3種類から選択ができます。
• 測定分解能は、全領域で8500（λ/△λ）以上を達成。
• 専用ソフトBluxで、ICCD検知器で測定したデータの読出しからスペクトル表示までのデータ処理（波長付け・次数繋ぎ・等間隔補正など）を行えます。

仕様

光学配置	クロス分散ダブル分光器
測定波長範囲【3波長域】	200～900nm【200～270nm(P1)・270～410nm(P2)・410～900nm(P3)】
測定分解能	8500以上（スリット幅50μｍ）
スペクトル半値幅	0.02～0.1nm（200～900nmにおいて）
焦点距離	波長分散用330mm　次数分離用200ｍｍ
開口比	F=10
波長分散	エシェル回折格子
次数分散	リトロー分散プリズム
入射ポート	XY調整機能付きファイバホルダ
ICCD素子数	W2048×H512pixel（有効1800×512pixel)
ICCD素子サイズ	13.5×13.5μm
ICCDエリアサイズ	W27.648mm×H6.912mm（有効W24.975mm×H6.912mm）

標準構成

• エシェル分光器  本体
• エシェル回折格子（54.49 本/mm、ブレーズ角　約46°）
• リトロー分散プリズムP1（200～270nm）
• リトロー分散プリズムP2（270～410nm）
• リトロー分散プリズムP3（410～900nm)
• XY調整機能付きファイバホルダ
• 専用光ファイバ(単芯コア230μm)
• ICCD検出器(ANDOR社製)
• エシェル分光器専用ソフトウェア(Blux)

オプション品

• 重水素ランプ標準光源
• ハロゲンランプ標準光源
• 測定用光学系
• 各種光ファイバ及びファイバスタンド

外形寸法

• 本体：約W550×Ｄ670×H475mm
• 重量：約20Kg
