各部名称

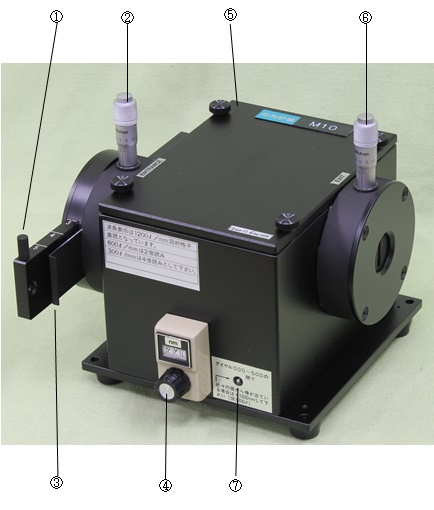

操作部

1. フィルタ手動切換ホルダ（手動スライド型で6枚まで搭載可能）
2. 入射スリットマイクロメータ（スリット表示　最小目盛10μm　幅0～4mm可変可能）
3. V型絞り（最小目盛1mm　入射スリットの高さを1～20mm可変可能）
4. 波長カウンタダイアル
5. 分光器上蓋
6. 出射スリットマイクロメータ（スリット表示　最小目盛10μm　幅0～4mm可変可能）
7. ダイアルゲージ棒

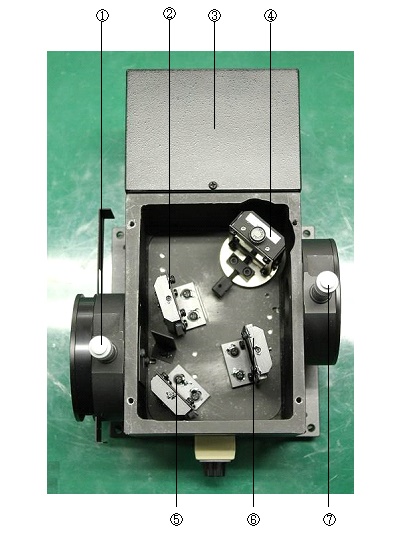

光学系

1. 入射スリット
2. カメラ鏡（球面鏡）
3. 波長駆動機構【オプション　モータ駆動】
4. 回折格子
5. 平面鏡
6. コリメータ（球面鏡）
7. 出射スリット

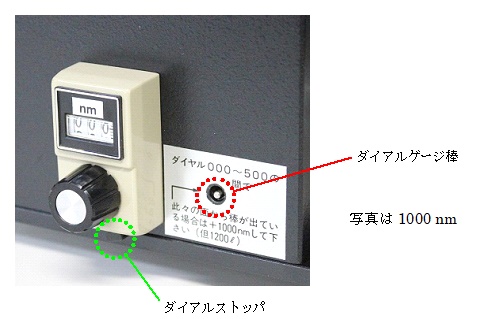

波長ダイヤルの読み方

波長表示は波長ダイアル（3桁）とダイアルの右側にある波長表示（1 μm以上の桁）用ダイアルケージ棒から構成されています。

ダイアルゲージ棒が本体の中にある場合は、ダイアル表示をそのまま読みます。
（例：500→500 nm)

ダイアルゲージ棒が本体より出ている（出かかっている）場合はカウンタの読み値に1000を加えます。

＊写真の表示は1200本/mm回折格子直読の場合です。600本の場合は2倍読み、300本の場合は4倍読み、150本の場合は8倍読みとなります。

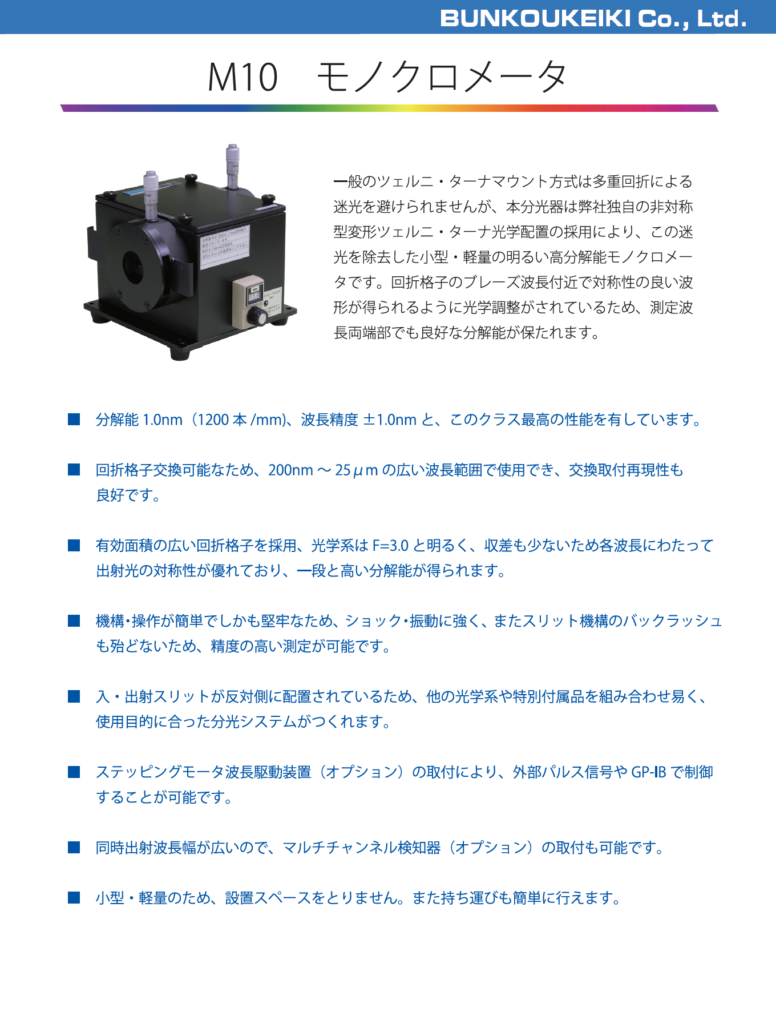

特長

• 分解能1.0nm（1200本/mm)、波長精度±1.0nmと、このクラス最高の性能を有しています。
• 回折格子交換可能なため、200nm～25μmの広い波長範囲で使用でき、交換取付再現性も良好です。
• 有効面積の広い回折格子を採用、光学系はF=3.0と明るく、収差も少ないため各波長にわたって出射光の対称性が優れており、一段と高い分解能が得られます。
• 機構・操作が簡単でしかも堅牢なため、ショック・振動に強く、またスリット機構のバックラッシュも殆どないため、精度の高い測定が可能です。
• 入・出射スリットが反対側に配置されているため、他の光学系や特別付属品を組み合わせ易く、使用目的に合った分光システムがつくれます。
• ステッピングモータ波長駆動装置（オプション）の取付により、外部パルス信号やGP-IBで制御することが可能です。
• 同時出射波長幅が広いので、マルチチャンネル検知器（オプション）の取付も可能です。
• 小型・軽量のため、設置スペースをとりません。また持ち運びも簡単に行えます。

仕様

光学系式	非対称型変形ツェルニ・ターナマウント方式
焦点距離	100ｍm
口径比	F=3.0
回折格子	刻線有効面積28×28mm
光学的波長範囲	200～1400nm
機械的波長範囲	0～1400nm
分解能	1.0nm（半値幅）
波長走査方式	サインバー機構・波長リニア走査
波長駆動方式	ステッピングモータ駆動
波長精度	±1.0nm（順方向より設定）
波長表示	カウンタ表示　　最小1nm、最小目盛0.2nm
波長再現性	±0.5nm（順方向より設定）
迷光	1×10-3以下（λ0=546.1nmのときλ0±10nmにおいて）
入出射スリット	幅: 0～4mm（両開き対称連続可変・読取り最小目盛0.01mm）
フィルタ	手動スライド方式(6種まで取付可能)　＊紫外・赤外用はオプション

標準構成

• 本体（回折格子含まず）
• 可視用フィルタ(L-37・R-64）
• スライド式フィルタホルダ
• スライド高さV型絞り
• 取扱説明書

回折格子ラインナップ

逆線分散	ブレーズ波長	逆線分散
1800本/mm	250,400,500nm	5nm/mm
1200本/mm	200,300,400,500,750nm, 1.0μm	8nm/mm
600本/mm	200,300,500,750nm,1.0,1.6μm	16nm/mm
400本/mm	400,550,850nm, 1.6µm	24nm/mm
300本/mm	300,500nm,1.0,2.0,3.0,4.0μm	32nm/mm
150本/mm	300,500,800nm, 1.25,2.0,3.0,4.0,6.0,8.0µm	64nm/mm
120本/mm	3.75,8.3μm	80nm/mm
60本/mm	16μm	160nm/mm

オプション品

• 高次光カットフィルタ（紫外～赤外用各種）
• 交換用各種回折格子（ホルダ付き）
• BMS-25C波長スキャナ（ステッピングモータ駆動・GP-IBインターフェース付き）
• BSMD-25C波長駆動装置(ステッピングモータ駆動・波長マーカ付き）
• 各種光源・光学系・検出器

外形寸法

• 本体：約W150×D150×H170mm
• 重量：約3.5Kg
