CMM-250 キャリア移動度測定装置

有機半導体材料の評価において不可欠な電子やホールの移動度を測定する装置です。
装置はキャリア発生用パルスレーザ、高速サンプリング電気系、試料室及びデータ処理部から構成され、システムのノイズ対策や独自の信号処理により大幅にノイズを低減し、この測定に要求されるn秒オーダーの高速応答性と高検出感度を実現しました。



 カタログ(PDF)





測定法

タイムオブフライト法(TOF法)

有機EL材料や有機太陽電池材料などの試料にレーザ光を照射し、発生したキャリアが薄膜内をドリフトする移動度等を高速に測定します。





特長



  • 薄膜評価における電子やホールの移動度を測定出来ます。



  • 時間分解10n秒を達成。



  • 10-6~10-3cm/V.secの移動度測定が行えます。



  • オプションでFET法による移動度測定が行えるユニットも可能です。

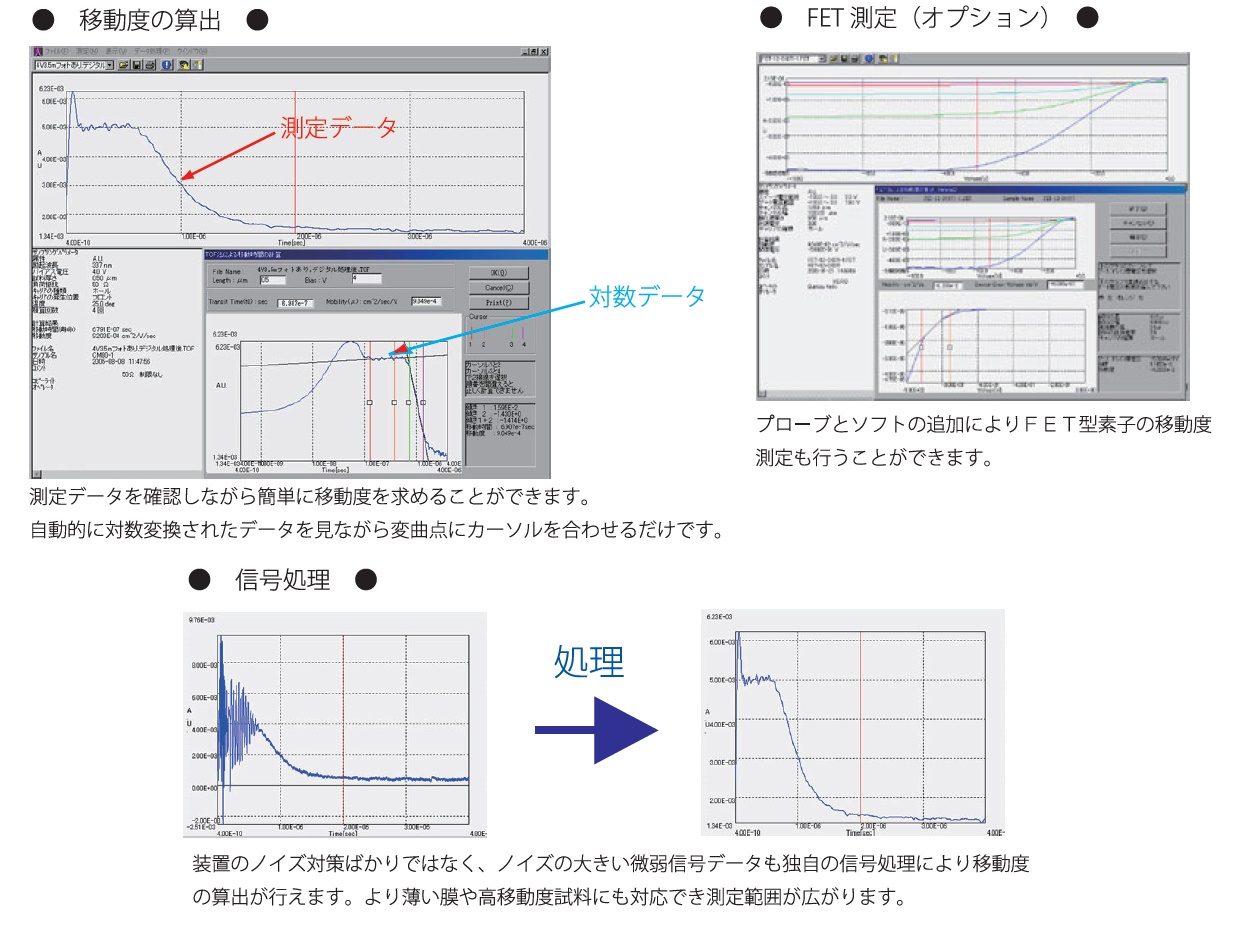

測定データ(例) データの詳細は北海道大学高橋先生が第66回応用物理学会11A-Vにて発表







仕様



 測定移動度範囲  約10-6~10-3cm2/V・s程度 *
 測定膜厚範囲  約1~数十μm *
 測定時間分解能  約10ns
 レーザー波長  355nm
 レーザー出力  >70μJ
 パルス幅  0.9~1.3ns
 光ファイバー  単芯コア600μm 長さ5m
 NDフィルター

 0.1%・1%・10%・50%

 試料室  試料ステージ(XYZ機構付)・試料電極プローブ・観察モニタ
 試料温度  室温
 励起光モニター  PINフォトダイオード
 負荷抵抗  50Ω~100kΩ 5段階切換
 オシロスコープ  周波数帯域300MHz サンプリングレート2.5GS/s
 バイアス電圧  0~±200V
 ソフトウェア  レーザ制御・データ取り込み・データ解析・移動度算出

*測定可能な移動度と膜厚の値は目安です。試料の信号強度などにより範囲内でも測定出来ない場合があります。





標準構成



●YAGレーザー(355nm)
●レーザー光導入光学系
●光ファイバコア600μm 長さ5m
●NDフィルター 0.1%・1%・10%・50%
●試料室
●試料ステージ(手動XYZ軸)
●試料電極プローブ
●観察モニタ
●励起光モニター
●負荷抵抗
●オシロスコープ
●バイアス電源
●全体架台
●ソフトウェア
●GPIB-USBケーブル
●GPIBケーブル
●制御コンピュータ ノートPC
●取扱説明書





オプション



●色素レーザー(波長400~900nm)
●試料温調ステージ
●FET測定ユニット





外形寸法



●本体:約W2000×D800×H1560mm
●電源:AC100V 50/60Hz 20A
●重量:約150kg
