BMS-25C 波長スキャナ
BMS-25Cは、M10モノクロメータ・M25モノクロメータ用の波長駆動装置で、波長駆動機構部とコントローラで構成されています。コントローラのパネル上のスイッチによる波長駆動やパソコンとGP-IBインターフェースで接続した波長駆動も可能です。デジタル入出力ポートを備えており、フィルタ・シャッタなどの連動も可能です。ステッピングモータを定電流制御1-2相励磁方式で駆動することにより、高速トルクと滑らかな回転を実現しています。
|
|
| カタログ（PDF） |  |
仕様
|
速度設定（コントローラ操作） |
12段切換（600,300,150,60,30,15,6,3,1.5,0.6,0.3,0.15nm/min)*1 |
|
スキャン方向（コントローラ操作） |
順方向（短波長→長波長）、逆方向（長波長→短波長） |
|
速度設定（GPIB制御） |
13段 1500～0.15nm/min*1 |
|
波長のプリセット（GPIB制御） |
nm単位 |
|
デジタル入出力部（GPIB制御） |
入力：8点 |
|
|
出力：フィルタ（4ビット16種類）・シャッタ（2種類）・回折格子格子（2ビット4種類） |
|
波長駆動機構部 |
モータ2相ステッピングモータ |
|
モータ励磁方式 |
1-2相励磁定電流チョッパ制御方式 |
|
波長送りレート |
M10：0.2nm/2パルス M25：0.02nm/2パルス |
*1 回折格子1200本の場合

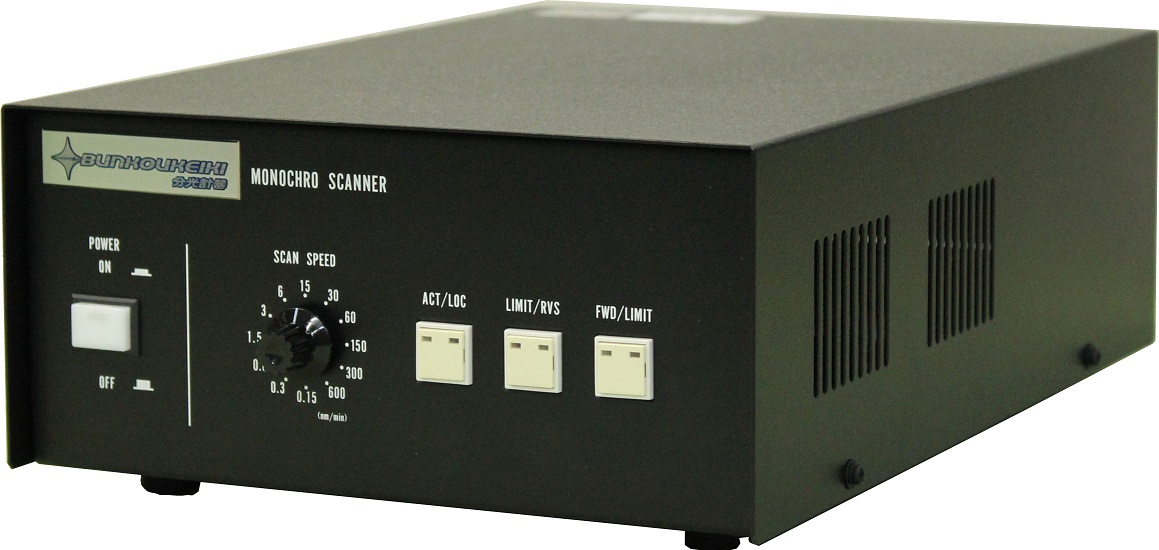

各部説明
 |
①電源スイッチ
②速度切換つまみ（12段切換、順方向・逆方向ともに共通）
③リモート・ローカル切換スイッチ（ACT=リモート、LOC=ローカル）
④RVSスイッチ（長波長→短波長へ移動）
⑤FWDスイッチ（短波長→長波長へ移動）
⑥モノクロメータ接続コネクタ
⑦波長同期マーカ出力コネクタ
⑧外部接続コネクタ
⑨GPIB接続コネクタ
命令コード一覧
|
内容 |
|---|
|
回折格子の種類の設定 |
|
リミットスキャン |
|
モノクロメータ種類の設定 |
|
パルス・レートの設定 |
|
スキャンの実行 |
|
ステータスの取り込み |
|
現在波長の読み込み |
|
波長のプリセット |
|
スキャンの停止 |
|
内容 |
|---|
|
フィルタの設定 |
|
入力ポート参照 |
|
表示器の点灯 |
|
汎用制御出力ポートの設定 |
|
回折格子の設定 |
|
シャッタの開閉 |
ユーティリティ
●本体：約W215×D317×H110mm
●重量：約2.5kg
